2024年8月1日

HME-650WF 多層基板外周仕上げ切断機 17周年
JPCA NEWS 多層基板外周仕上切断機・Vカットマシン・端子面取機 広告掲載

大変ご好評いただいております HME-650WF 多層基板外周仕上げ切断機 が発売より17年を迎えることができました。
これもひとえに皆様のご支援、ご愛顧の賜物と心から感謝いたしております。

HME開発のはじまりは当時主流であったスリッター方式による押切からの脱却でございました。スリッター方式での切断は、当時様々な問題を抱えており、お客様のご要望や当時のプリント基板加工工程にはすでに合致しない方式となっておりました。又、省エネ・CO2削減など環境問題にも不向きな設備となりつつございました。
「ソフミックスはあたなにプラスを考えます」の理念のもと、お客様のご期待ご要望に応えたい・プリント基板業界の改革・主流となることを目標に、上記問題に真摯に取り組み、蓄積された確かな技術力・経験をもとに試行錯誤の末、１カットで切断・面取り同時加工をおこなう まったく新しい切断方式の開発に成功いたしました。
この新しい切断方式の誕生により、生産性の向上、薄板加工時のバリ押え等、多くの成果を得ることができました。

※外周切断機は、積層プレス後に発生する基板外周部の銅箔など不要部分である端材を、基板に加工された２箇所の基準穴を用いてCCDカメラで検出し、アライメント制御を行い指定寸法に仕上げる装置です。また、当機は各辺の切断と同時に断面の上下に45度の面取り仕上げ加工をおこなうため、従来、スリッターやルーターで発生したクラックやバリの発生が抑えられ、非常に滑らかな断面を形成することが可能です。

特徴のご紹介
１．材料を選ばない加工と滑らかな加工面　難加工材についても問題なく切断可能です。また、内層材が仕上げサイズと同じ場合の樹脂部の切断でもクラックを発生させない加工が可能です。
２．独自のカッターを用いた切断/面取り同時加工 2辺同時に切断と45度の面取り加工を行う。切断と面取りを同時に行う独自の円盤カッター（コンビネーションカッター）は弊社が開発いたしました。
3．素早いカッター交換と直観的な運転操作が可能 　カッター交換とそのデータの入力に僅か数分程度
４．積層プレス後の端材を確実に分離するチャック装置　特許取得済み
５．高多層時の外形過少化を防ぐ　１辺辺り0.3mm以下の加工も可能です。
６．CCDカメラの削減　当機はアライメント装置に1台のカメラを実装 　設備簡略化及び将来のメンテナンス費や立ち上げ時間が大幅に削減されます。
７．粉塵量の大幅削減（当社比65％削減）　クラックの発生なし 機内の清掃や集塵機のメンテナンスなどの頻度の削減にも貢献
８．電力の省エネ化　実負荷運転時の消費電力は概算2kwと省エネ化を実現しました。
９．ネットワークによる一元管理　1台のパソコンで一元管理することができます。
１０．他社X線穴あけ機と連結する等の高い拡張性　6軸ロボット無人化実績あり
１１．省スペース化（当社比約40％削減）
１２．加工サイクルの高速化 加工サイクル速度12秒以下/枚と高速加工が可能。（1.6t厚以下の連続加工サイクル時間）　高速加工時の搬送速度も約60m/minと無理の無い速度でボールねじやリニアレール等、機械部品の延命化も実現しています。

実績で選ぶなら HME-650WF 　「ソフミックスはあなたにプラスを考えます」

設備のご見学およびテストカット依頼 募集中です！お待ちしております！！
（テスト可能設備 HME-650WF/VMS-500 (700)/STM-500A/SCS-1600/PBF-50N)

製品に関してのご質問・お問い合わせ等はこちらまでよろしくお願いいたします。

2024年5月30日

「今年で発売より１５年のロングセラー! 多層基板外周仕上げ切断機 HME-650WF」

HME-650WF 多層基板外周仕上切断機は発売から15年が経過し更なる進化を遂げています。
HME-650WFをより詳しく、多くのお客様に知っていただくために、数回にわたり、その特徴をご紹介していこうと思います。

★第二弾「外周加工、片側何ミリまでカット対応可能なの？」です。

◎片側0.5ｍｍの切断は弊社設備であれば可能！実績ありです。

例えば外形400Ｘ500ｍｍを399Ｘ499ｍｍへと、１辺の加工が0.5ｍｍ以下の切断についても可能なのです。
1辺0.5ｍｍの切断サンプルご用意がございます。ご希望の方は、弊社までお問い合わせください。



★まずは第一弾として、とても大切な「加工精度」をご紹介していきます。

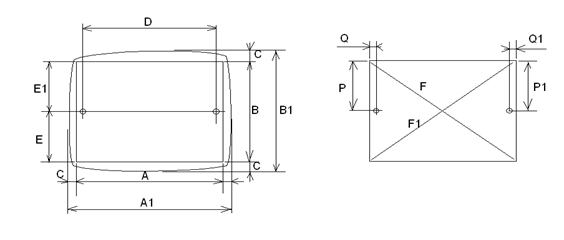

◎加工精度
外形寸法精度±0.1mm以内
基準穴より端面までの精度±0.3mm以内
直角精度 ±0.3mm以内
※こちらの加工精度表示は発売当初より一貫して変わっておりません。

精度保証は、t=約1.0mmの基板で確認します。（反りや垂れの無い事）
A辺とB辺（各辺の平行）：±0.1mm以内
FとF1(対角):±0.3mm以内
QとQ1：基準穴からB方向端面まで：±0.3mm以内
PとP1：基準穴からA方向端面まで: ±0.3mm以内



ソフミックスは安心してお客様にお使いいただくために、加工精度は検収条件として対応させていただいております。　

HME-650WFは更なる進化を求めてバージョンアップを行っていきます。ご期待ください！

設備のご見学およびテストカット依頼 募集中です！お待ちしております！！
（テスト可能設備 HME-650WF/VMS-500 (700)/STM-500A/SCS-1600/PBF-50N)

製品に関してのご質問・お問い合わせ等はこちらまでよろしくお願いいたします。

2024年4月15日

「消費電力を比べてください！ソフミックスは省エネも考慮しています。」

現在お使いいただいております設備の電気消費量をご確認ください。

例えば”VMS-500 Vカットマシン”では、
◎VMS-500 本体 AC200V3P, 1.85KW
◎パソコン AC100V2P, 250W(機械から接続）
◎集塵機 0.75KW
で、わずか1.85KW/Hr となります。（机上計算値）

限りある資源・エネルギーや地球環境の観点から、真に豊かな生活を続けるために省エネルギーはとても大切です。経営的にもエネルギーコスト低減による利益増大などの効果があります。

ソフミックスは省エネルギー（エネルギー管理）の面からも、貴方にプラスを考えます。
